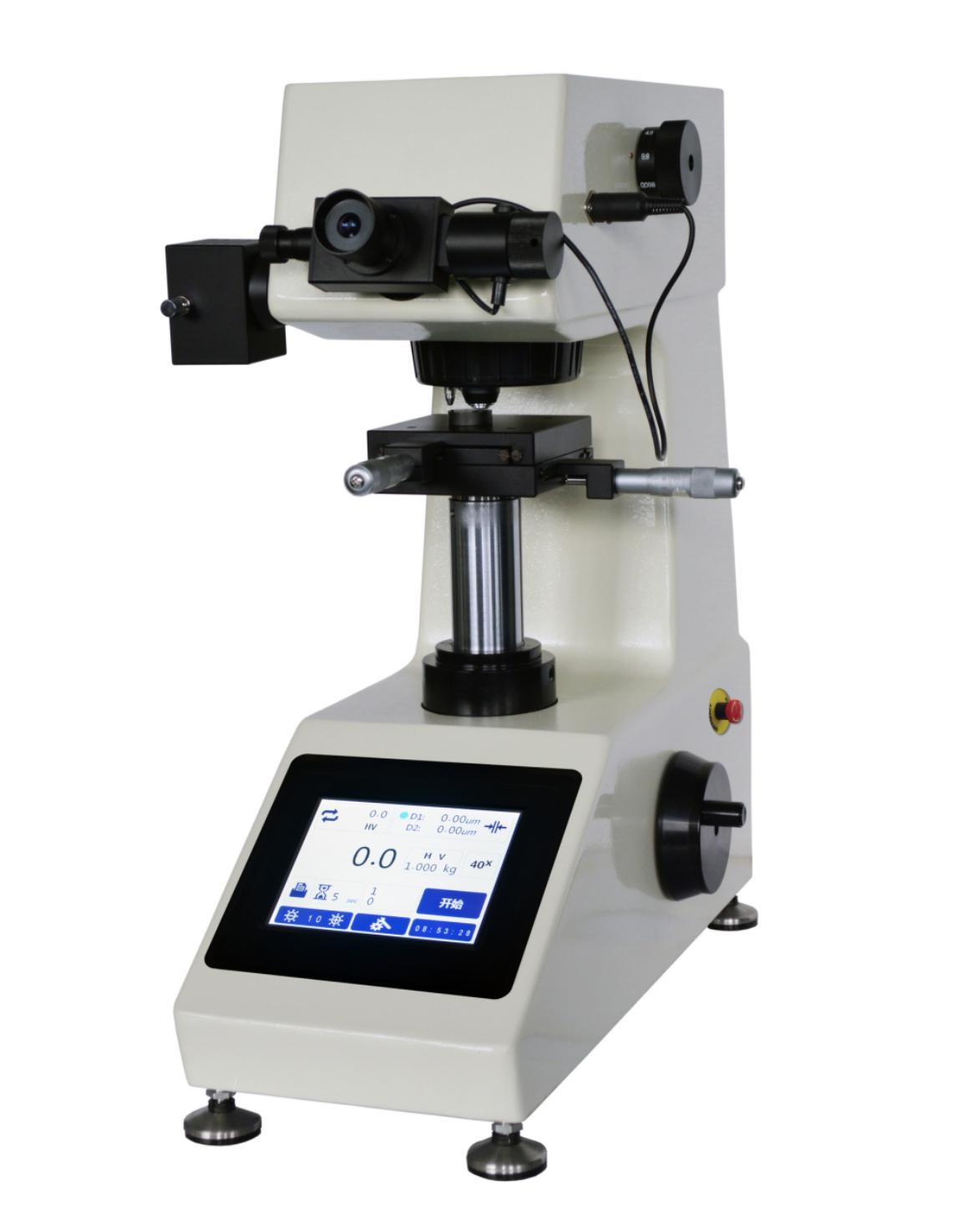

TMVP-1 數顯顯微維氏硬度計，在機械、光學、光源上采用獨特精密設計，使壓痕成像更清晰，測量更精確。配備數顯測微目鏡，不用查表，也不用輸入壓痕對角線，該儀器采用全新的高分辨率彩色觸摸屏，顯示直觀清晰，操作方便，顯示屏背光可調、具備節能模式，在觸摸屏上直觀地顯示試驗方法、試驗力、壓痕長度、保荷時間、測量次數、轉換標尺、日期時間，操作時只要測量壓痕按目鏡按鈕，即可自動計算出硬度值并顯示在屏幕上。數據結果可以保存通過表格查看，也可通過內置打印機輸出，并配有 RS232 接口供用戶連接電腦輸出。可選配努氏壓頭進行努氏硬度測量，可定制 2kg 試驗力，也可選配 LCD 視屏測量裝置和 CCD 圖像自動測量系統。

二、應用范圍

黑色金屬、有色金屬、 IC 薄片、表面涂層、層壓金屬；玻璃、陶瓷、瑪瑙、寶石、薄塑料等；碳化層和淬火硬化層的深度及梯度的硬度測試。

三、技術參數

型號		TMVP-1
試驗力	gf	10gf, 25gf, 50gf, 100gf, 200gf, 300gf, 500gf, 1000gf , 可定制 2kgf
	N	0.098N, 0.246N, 0.49N, 0.98N, 1.96N, 2.94N, 4.90N, 9.80N, 可定制 19.6N
硬度測試范圍		1HV~2967HV
硬度值分辨率		0.1HV
測試模式		HV/HK
試驗力施加方法		自動（加載 / 保荷 / 卸載）
物鏡和壓頭切換		自動切換
轉換標尺		HK, HRA, HRB, HRC, HRD, HRE, HRF, HRG, HRK, HR15N, HR30N, HR45N, HR15T, HR30T, HR45T, HS, HB
數據輸出		內置打印機， RS232 接口
硬度讀取		彩色觸摸屏，數據可存儲
物鏡		10^× ( 觀察用 ) ， 40^×( 測量用 )
目鏡		10^× 數顯測微目鏡
總放大倍數		100^× ， 400^×
有效視場		200μm
測微鼓輪最小度值		0.06μm
保荷時間		0~60s
光源		鹵素燈光源
X-Y 試臺		尺寸 : 100×100mm; 行程 : 25×25mm; 分辨率 : 0.01mm
試樣最大高度		90mm
壓頭中心至機壁距離		100mm
電源		AC220V ， 50Hz
執行標準		ISO 6507 ， ASTM E384 ， JIS Z2244 ， GB/T 4340.2
其他功能		數顯平臺顯微維氏硬度計配置相應的計算機測量系統；該測量系統和硬度計融合一體，計算機控制硬度計，如轉塔臺、調亮度。帶有數顯測微功能，可實現 x- 軸位置隨意調節。
外形尺寸		480×325×545mm ，外箱尺寸 600×360×800mm
重量		凈重 31kg ，毛重 44kg

四、標準配置

名稱	數量	名稱	數量
儀器主機	1 臺	10^× 數顯測微目鏡	1 只
金剛石顯微維氏壓頭	1 只	10^× ， 40^× 物鏡	各 1 只
十字試臺	1 個	薄片夾持臺	1 個
平口夾持臺	1 個	細絲夾持臺	1 個
標準硬度塊 400~500 HV0.2	1 塊	標準硬度塊 700~800 HV1	1 塊
砝碼	6 個	砝碼軸	1 個
水平調節螺釘	4 只	水平儀	1 個
保險絲 1A	2 個	鹵素燈 12V 、 15~20W	1 個
電源線	1 根	螺絲刀	2 把
防塵罩	1 只	產品合格證	1 份
產品說明書	1 份	打印機說明書	1 份
CCD 軟件系統（攝像頭）	1 套	軟件	1 套
1.5 倍適配器（接口桿）	1 套	USB 加密狗	1 個
臺式電腦	1 套

注：紅色部分是選配件。

CCD 圖像自動測量系統

1 、概述

CCD 圖像自動測量系統，是電腦微機自動測量軟件與硬度計相結合，使整個測試過程通過鍵盤和鼠標的簡單操作即可完成，操作方便，測量精度高，最大限度地減少了人為誤差和避免了操作者的視覺疲勞，能滿足各種硬度測試要求。該系統 采用了 CCD 攝像頭，可在顯示器上直接觀察、測量壓痕，對于設定試驗條件、顯示結果等均可快捷操作，通過測量軟件實現單點測量，可隨機測量多點、統計測量數據，可任意設定兩點或多點測量點的間距做滲層深度測量，可沿 X 或 Y 軸方向測量、統計測量數據，根據用戶輸入的判定值（如 550 ）自動計算滲層深度，統計演算、換算、顯示曲線、判斷是否合格等，并將數據結果保存成 WORD 或 EXCEL 文件。

本系統的測量與控制是采用高分辨圖像裝置，將壓痕清晰地顯示在電腦屏幕上。通過軟件對信號轉換，自動測量出試驗壓痕的硬度值。可進行定點和連續測試繪制出深度與梯度曲線。支持 WIN10 等操作系統。可以對顯微維氏、努氏，滲碳層等進行試驗。硬度值可以進行多種形式的自動轉換。根據需要可以選擇高倍或低倍物鏡。圖像清晰度：＞ 540 線。對圖像可以進行對比度、光亮度等的調節。對圖像文件、數據文件，可以分別打開、存儲、打印等處理。能隨時查看數據文件和圖像文件，數據文件采用表格和曲線的形式打印。該 CCD 圖像自動測量系統可搭配本公司制造的所有型號的顯微 / 維氏硬度計。

2 、功能特點

圖像采集：實時顯示硬度圖像，可存儲、打印圖像。

自動測量：自動找出壓痕的四個頂點，速度快，數據準，有多種專業算法以適用不同壓痕。

對角測量：點取壓痕的左上及右下角，即可讀出硬度值。

四點測量：點取壓痕的四個頂點，讀出硬度值。

硬度換算：依據國家標準，自動進行布氏—洛氏—維氏—努氏等多種硬度數值轉換，實時顯示。

閾值設定：上下限設置、超差別判斷報警。

圖文報告：自動記錄測量數據，自動生成硬度—深度曲線，保存或打印硬度—深度曲線及所有壓痕測量值。保存或打印壓痕圖像及當前壓痕硬度值。所有報告按 WORD 文檔保存硬度 - 深度曲線圖：

數據統計：將多個壓痕的測量結果以 EXCEL 數據格式導出，并自動統計測量次數、硬度最大值、最小值、平均值、均方差等。

功能強大：手動讀數、硬度換算、深度硬度曲線、壓痕圖像、圖文報告功能。

重復性好：讀數重復性高，滿足用戶專業要求。

3 、配置（在 TMVP-1 標配基礎上增加）

1. CCD 攝像頭（ 130 萬像素）

2. 1.5 倍適配器（接口桿）

3. USB 加密狗

4. 測量軟件（中文或英文）

軟件界面圖
