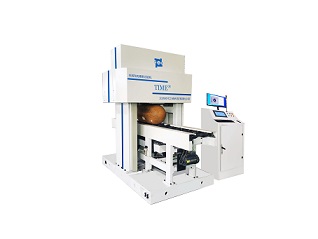

TIME6479在線全自動布氏硬度測試系統

TIME6479在線全自動布氏硬度測試系統

產品名稱: TIME6479在線全自動布氏硬度測試系統

上架時間:2024品牌名稱:時代

全國電話: 400-860-1787

產品優勢:

 全國博士后流動站

  國內外市場占有率高

企業優勢:

 通過ISO-9000標準認證

 國內先進的儀器制造企業



1、TIME6479在線全自動布氏硬度測試系統產品概述:
智能(無人值守)全自動硬度檢測線TIME 6479BGC主要實現了鋼制氣瓶、鋁制氫能源氣瓶、汽車發動機缸蓋、高鐵車輪輪對、航空航天發動模鍛零件(鈦合金、高溫合金、鋁合金)、船舶重工鍛壓部件、石油鉆桿等大型構件在生產現場進行直接布氏或洛氏硬度檢測。針對試樣產品尺寸、結構變化大、無法切割取樣的實際需求,系統采用先進的PLC閉環伺服加載技術、高精度測力傳感器、液壓伺服頂升技術,三軸聯動控制技術,創新研制了極具時代特色的智能(無人值守)全自動硬度檢測線,快捷、可靠地解決了行業難題。

2、TIME6479在線全自動布氏硬度測試系統執行標準:

智能(無人值守)全自動硬度檢測線在設計、制造、檢驗、驗收全過程嚴格遵循國家關于“布氏、洛氏硬度相關試驗方法”、“特種設備生產和充裝單位許可規則” 、“氣瓶安全技術規程”相關技術標準和安全規范,滿足氣瓶的在線硬度檢測,用于熱處理后的氣瓶瓶體進行洛氏硬度測試。

GB/T 230、231,ISO 6508、6506,ASTM E18、E10 最新標準;

GB/T 5099.1-2017鋼質無縫氣瓶 第1部分:淬火后回火處理的抗拉強度小于1100MPa的鋼瓶;

GBT11640-2021鋁合金無縫氣瓶;

ISO9809-1 Gas cylinders-Refillable seamless steel gas cylinders–Design,construction and testing;

TSG 07-2019《特種設備生產和充裝單位許可規則》;

TSG 23-2021《氣瓶安全技術監察規程》;

企標Q/ ****-20**《車用氫氣瓶內膽碳纖維全纏繞氣瓶》;

材料:6061鋁合金。經固溶+人工時效熱處理。


3、TIME6479在線全自動布氏硬度測試系統產品結構Structure:

本系統設計將以客戶需求為基礎,采用模塊化的設計思路,遵循可靠性、安全性、人性化、經濟性的設計準則,為客戶量身打造高可靠性的智能(無人值守)全自動硬度檢測線。



產品結構分為:

(1)主機框架部分、

(2)Zu軸加載部分、

(3)X軸銑削部分、

(4)X軸鐵屑清理部分、

(5)X軸視覺采集部分、

(6)Zd液壓伺服頂升部分、

(7)Y向瓶體輸送輔助部分、

(8)PLC下位機及系統集控部分、

(9)上位機圖像數據處理與通訊接口部分。


4、TIME6479在線全自動布氏硬度測試系統產品功能Function:

4.1應用場景廣:Φ219mm~Φ416mm,長度 700~2000mm(直筒體段長度)



4.2測量范圍寬。可實現7種力學試驗方法的集成搭載。實現布氏硬度標尺。可搭載洛氏測深模塊、布氏測深模塊、全自動布氏CELL模塊、儀器化壓痕法測定拉伸性能、斷裂性能、斷后伸長率模塊。



4.3無人值守一鍵式操作。基于時代成熟可靠PLC+視覺測量控制器平臺,實現了系統自動接收來料、自動判斷瓶體長度、自動定位、自動加緊、自動銑削、自動高速逼近、自動低速加載、CMOS自動采集圖像、圖像自動評估、數據自動保存、數據自動上傳等11套自動流程。



4.4系統安全保護:系統安全依托12路外部傳感器、I/O接口等感知監控。并結合多種超量程、超限軟件保護。實時性好,反應速度快。具有系統自檢、位置監控、故障報警等特點。


5. TIME6479在線全自動布氏硬度測試系統產品特性Feature:



5.1本產品的創新點之一:采用閉環力傳感器控制系統,包括使用高精度的測力傳感器和先進的放大過濾技術,減少了傳統機型(液壓傳動)的大部分部件。CPU性能好,處理速度快,最快可達60ns,PID采樣頻率30毫秒以內,控制性能穩定,實時數據上傳等。



5.2本產品的創新點之二:該設備關鍵部件采用西門子有限元分析,尤其對影響設備剛性的部件進行仿真計算其在最大載荷下的變形量(硬度和強度的核心是測材料的變形)。鑄造工藝、高強度結構鋼焊接、熱時效處理,消除焊接應力。



5.3本產品的創新點之三:龍門架橫梁下底面作為氣瓶的圓柱面上母線定位面,使裝夾定位基準和銑削、測量基準成為同一個基準,完全消除了零部件尺寸偏差和變形對銑削加工和測量的影響,同時確保氣瓶定位精準,消除氣瓶直徑公差的影響,確保能夠真正測量到材料的實際變形。



5.4本產品的創新點之四:采用深度 WinHardness-Flow全數字化硬度測控軟件,流程化操作。實現了試樣信息的預編輯、試驗方法的建立、全自動試驗、試驗數據的自動評估與自動上傳。通過數字孿生與虛擬仿真技術實現試驗狀態的同步顯示。



5.5本產品的創新點之五:全程高速只為更快1秒。

(1)Y向瓶體輸送速度無級變頻調速,可完美匹配用戶生產線速度,做到與生產線速度無差別對接,最高可達5m/min;

(2)Zd液壓頂升速度可無級變速調整,最高速度可達50mm/s,壓緊力可調,最高可達5T;

(3)Zu軸加載速度由伺服閉環控制,0-5mm/s可調, 低速加載2.5mm/s;可實現高速逼近,低速加載,防止過沖。

(4)X軸銑削主軸采用進口可更換多刃刀片,加工表面質量好,刀片使用壽命長,更換方便快捷。主軸轉速480~1400r/min,加工速度快,加工表面質量高,提高了圖像檢測精度。

(5)X軸設置鐵屑吹掃裝置,方便硬度壓頭加載、CMOS測量。

(6)X軸視覺采集移動由伺服閉環控制,最高可達150mm/s。

(7) 圖像識別速度800ms


6、TIME6479在線全自動布氏硬度測試系統基本參數:

6.1試驗力:187.5~3000kgf,電子閉環控制

6.2 試驗力精度≤1.0%

6.3 壓頭:Φ2.5mm、Φ5mm、Φ10mm 硬質合金壓頭

6.4 測量范圍:190~450HBW

6.5 磨削深度:0.5mm~1.5mm可調

6.6 工件測量范圍:定制

6.7 工作臺及線體:定制

6.8  供電:三相四線制交流380V
