產品中心

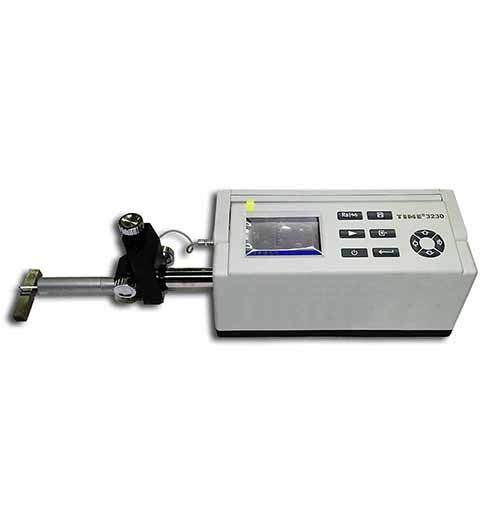

時代TIME3230粗糙度形狀測量儀
產品名稱：TIME3230粗糙度形狀測量儀
上架時間：2014.2.20
品牌名稱：時代
售前咨詢： 400-860-1787
產品優勢：
• 全國博士后流動站
• 國內外市場占有率高
企業優勢：
• 通過ISO-9000標準認證
• 國內先進的儀器制造企業
TIME3230粗糙度形狀測量儀是一款完全符合最新ISO國際標準的產品，是評定零件表面質量的多用途便攜式儀器，具有符合多個國家標準和國際標準的多個參數，可對多種零件表面的粗糙度、波紋度和原始輪廓進行多參數評定，可測量平面、外圓柱面、內孔表面及軸承滾道等。該表面粗糙度儀具有測量范圍大、性能穩定、精度高等特點，適用于生產現場、科研實驗室和企業計量室。根據選定的測量條件計相應的參數，測量結果可以數字和圖形方式顯示在液晶顯示器上，也可以輸出到打印機上。便攜式粗糙度儀還可以連接電腦，電腦專用分析軟件可直接控制測量操作并提供強大的高級分析功能。
粗糙度儀功能特點：
便攜式機電一體化設計
800μm超大量程電感傳感器
可測量粗糙度、波紋度和原始輪廓參數并顯示圖形
兼容多個國家標準
具有帶導頭、無導頭兩種測量方式
可配置Windows平臺高級分析軟件
中/英文語言選擇
可連接電腦或專用打印機
可測量劃痕深度和臺階高度
產品應用

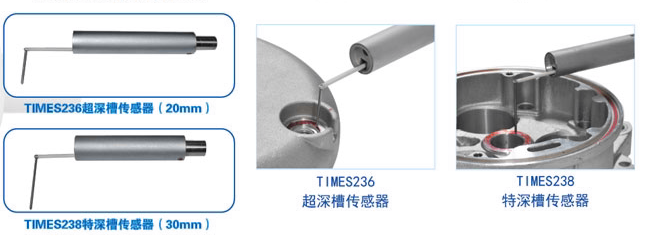

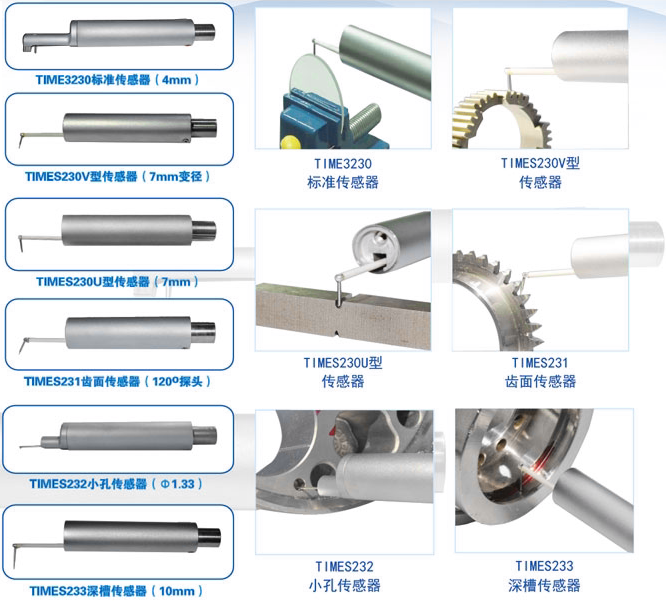

（1）產品應用圖：
.png)
.png)

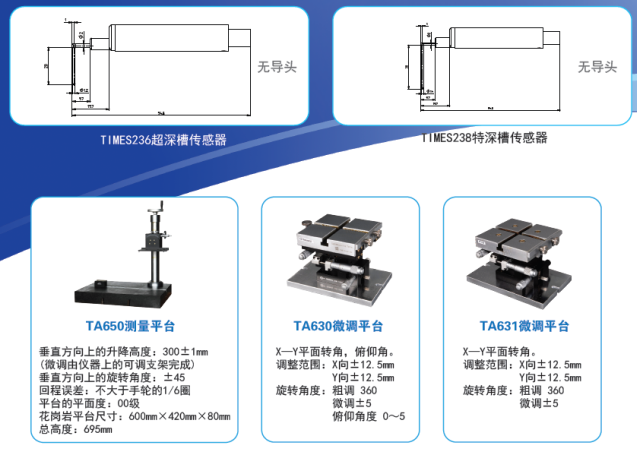

（2）產品尺寸圖
.png)
.png)
.jpg){kind=small}
便攜式粗糙度儀 技術參數：
| 測量輪廓 | 粗糙度輪廓R、波紋度輪廓W、原始輪廓P |
| 測量參數 | R參數：Ra、Rz（ISO）、Rz（JIS）、Rc、Rq、Rt、Rp、Rv、Rmax、R3z、R3y 、RSk、RS、RSm、 Rmr、Rlo、RHSC、Rpc |
| W參數：Wa、Wp、Wv、Wt、Wz（ISO）、Wq、Wsk、Wc、WS、WSm、Wlo、WHSC、Wpc、Wmr(c)、Wz(JIS) | |
| P參數：Pa、Pp、Pv、Pt、Pz（ISO）、Pq、Psk、Pc、PS、PSm、Plo、PHSC、Ppc、Pmr(c)、Pz(JIS) | |
| Rk參數：Rk、Rvk、Rpk、Mr1、Mr2 | |
| 最大測量范圍 | 800μm |
| 最高顯示分辨率 | 0.001μm |
| 分辨率 | 0.000125um/8um |
| Rk參數 | Rk、Rpk、Rvk、Mr1、Mr2 |
| 曲線 | 支承率曲線、幅度分布曲線、Rk曲線 |
| 濾波方式 | RC、PCRC、GAUSS、D-P |
| 取樣長度 | 0.08mm、0.25mm、0.8mm、2.5mm、8mm |
| 評定長度 | 1L-5L（可選），L為取樣長度 |
| 最大驅動行程長度 | 40mm |
| 示值誤差 | ≤±5％ |
| 示值變動性 | ≤3％ |
| 傳感器針尖材料 | 天然金剛石 |
| 傳感器針尖半徑 | 2μm |
| 傳感器針尖角度 | 90° |
| 傳感器測量速度 | 0.15mm/s、0.5mm/s、1mm/s |
| 傳感器返回速度 | 2mm/s |
| 內部存儲能力 | 10組原始數據 |
| 外部輸入/輸出接口 | RS232、USB |
| 電源 | 內置鋰離子充電電池/外接電源適配器 |
| 顯示方式 | 320×240點陣液晶（帶背光） |
| 工作環境 | 溫度：0ºC- 40ºC，相對濕度：＜90% |
| 重量 | 2300g |
| 外型尺寸 | 409×96×98mm |
表面粗糙度儀標準配置：
